Sådan forlænges relæets levetid med bueundertrykkelse og snubberkredsløb

Relæer fejler meget hurtigere, end deres datablade lover. Dette er et almindeligt og dyrt problem. Det sker i industrielle styringer, automatiseringssystemer og endda avancerede hobbyprojekter. Den største synder er ofte en tavs morder: elektriske lysbuer hen over kontakterne.

Denne tidlige relæfejl behøver ikke at ske. Løsningen er at forstå og bruge effektiv lysbueundertrykkelse.

Denne vejledning giver dig en komplet, praktisk forklaring af de vigtigste teknikker til beskyttelse af relækontakt. Vi vil dække videnskaben bag elektrisk lysbue. Derefter vil vi undersøge, hvordan man bruger flyback-diodekredsløb, RC-snubberdesign og Metal Oxide Varistors (MOV'er). Til sidst vil du vide, hvordan du diagnosticerer fejl og designer stærke kredsløb, der dramatisk forbedrer relæets levetid.

Hvorfor relækontakter mislykkes

For at løse problemet skal vi først forstå fysikken. Forebyggelse af kontakterosion starter med at vide, hvordan relækontakter går i stykker og svigter. Denne nedbrydning er forudsigelig. Det kommer fra elektrisk og mekanisk stress under belastningsskift. At forstå denne proces er dit første skridt mod effektiv forebyggelse.

Kontakt Åbning og lukning

Et relæ er en elektromekanisk kontakt. Når du aktiverer dens spole, bevæger et magnetfelt et anker. Dette får kontakter til at lukke eller åbne, fuldføre eller bryde et kredsløb. Dette sker på millisekunder.

Handlingen virker simpel. Men de elektriske hændelser ved kontaktfladerne er komplekse og potentielt ødelæggende. Dette gælder især ved omskiftning af induktive belastninger. Motorer, solenoider, ventiler og endda andre relæspoler skaber disse udfordrende forhold.

Forståelse af elektrisk lysbue

En elektrisk lysbue er en højioniseret plasmakanal. Det dannes, når spændingen mellem to ledere bliver høj nok til at nedbryde luftens dielektriske styrke. Tænk på at åbne relækontakter med et spændingsgab mellem dem.

Når et relæ afbryder strøm til en induktiv belastning, skaber det kollapsende magnetfelt en stor spændingsspids. Dette kaldes tilbage-EMF. Spidsen har modsat polaritet til forsyningsspændingen. Den kan nå hundreder eller tusinder af volt, langt over normal driftsspænding. Denne højspænding antænder den destruktive lysbue, når kontakter adskilles.

Gentagen elektrisk lysbue forårsager alvorlig skade:

Kontakt Pitting og Erosion: Buens intense varme når tusinder af grader Celsius. Det fordamper bogstaveligt talt små mængder kontaktmateriale. Dette skaber små gruber og kratere, der beskadiger kontaktfladen.

Materialeoverførsel: Under buedannelse bevæger smeltet metal sig fra den ene kontakt til den anden. Dette skaber et "pip" på den ene kontakt og et matchende "krater" på den anden. Resultatet er dårlig forbindelse med høj-modstand og eventuel fejl.

Kontaktsvejsning: I applikationer med høj-strøm eller alvorlige lysbuer bliver kontakter varme nok til at smelte og smelte sammen. Et svejset relæ svigter i en permanent "on"-tilstand. Dette kan være katastrofalt for dit kontrollerede system.

Oxidation og karbonisering: Høje lysbuetemperaturer fremskynder kemiske reaktioner med omgivende luft. Dette danner isolerende lag af metaloxider og kulstofaflejringer på kontaktflader. Kontaktmodstanden øges betydeligt, hvilket forårsager overophedning og svigt.

Resistive vs. induktive belastninger

Skift af rent resistive belastninger, som simple varmeelementer, er meget lettere på relækontakter. Når du åbner kredsløbet, stiger spændingen over kontakter kun til forsyningsspændingsniveauet. Dette er typisk ikke nok til at starte en væsentlig bue.

Induktive belastninger lagrer energi i magnetiske felter. Den pludselige, ukontrollerede frigivelse af denne lagrede energi under omskiftning genererer skadelige spændingsspidser. Dette gør lysbueundertrykkelse afgørende for design.

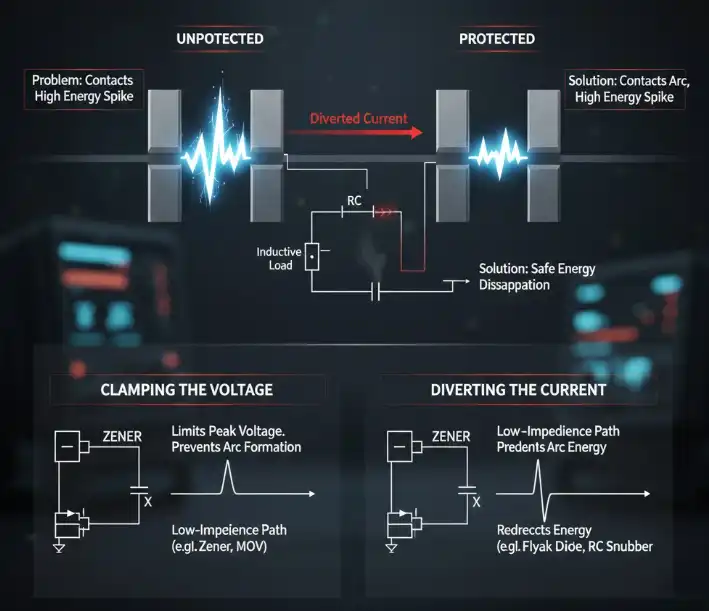

Kerneundertrykkelsesprincippet

At tæmme gnisten handler om at styre energi. Kerneprincippet er ikke nødvendigvis at forhindre gnister helt. Det handler om at kontrollere den massive energi, der frigives af induktive belastninger.

Målet er at give en alternativ, sikker vej for lagret energi til at sprede sig. I stedet for at lade den udlades voldsomt som en bue hen over åbne relækontakter.

Hvad undertrykkelse betyder

Undertrykkelse af en lysbue betyder aktiv styring af spænding og strøm ved relækontakter under omskiftning. Vi ønsker at forhindre forhold, der tillader buer at danne og opretholde sig selv.

Det opnår du ved at give strøm fra det kollapsende magnetfelt en lettere vej. I stedet for at tvinge sig vej gennem luftgabet omdirigeres energien til et dedikeret beskyttelseskredsløb. Der spredes det harmløst, normalt som en lille mængde varme.

To primære strategier

Der er to grundlæggende strategier til bueundertrykkelse. De fleste beskyttelseskredsløb bruger en eller begge tilgange.

Fastspænding af spændingen: Dette begrænser spidsspændingsspidser på tværs af kontakter til niveauer sikkert under luftgab-gennembrudsspændingen. Hvis spændingen aldrig bliver høj nok, kan der ikke dannes buer. Komponenter som Zener-dioder og MOV'er giver primært spændingsspænding.

Afledning af strømmen: Dette giver en lav-impedanssti for lagret induktiv energi, når kontakter åbner. Strøm afledes væk fra kontaktgabet og spredes over en længere periode i en kontrolleret komponent. Flyback diode kredsløb og RC snubber kredsløb er gode eksempler.

DC belastningsbeskyttelse

Til beskyttelse af relækontakter, der skifter DC-induktive belastninger, er flyback-dioden den mest almindelige løsning. Det er enkelt, effektivt og essentielt for at sikre lang levetid i DC-kredsløb med solenoider, motorer og relæspoler.

Sådan fungerer en Flyback Diode

En tilbageløbsdiode, også kaldet en friløbsdiode, forbinder parallelt med den induktive belastning. Kritisk er det, at du installerer det i omvendt-bias-orientering i forhold til strømforsyningens polaritet.

Her er rækkefølgen:

Relæ lukket: Under normal drift løber der strøm fra DC-forsyningen gennem relækontakter og induktiv belastning. Dioden er omvendt-forspændt og leder ikke. Det er faktisk usynligt for kredsløbet.

Relæ åbner: De øjeblikkelige relækontakter åbner, den aktuelle vej afbrydes. Magnetfeltet i belastningsspolen begynder at kollapse, hvilket inducerer høj-tilbagespænding-EMF med modsat polaritet.

Diode leder: Denne omvendte-polaritetsspændingsspids forspænder nu tilbageslagsdioden-. Dioden leder straks og skaber en lukket sløjfe for strøm gennem selve belastningsspolen og dioden.

Denne strøm "frihjul" eller "flyver tilbage" gennem løkken. Det spreder sikkert lagret magnetisk energi som varme i spolens viklingsmodstand og lille spændingsfald over dioden. Spændingsspids over relækontakter klemmer til diodens fremadgående spænding (typisk ~0,7V til 1V). Dette er alt for lavt til at starte en bue.

For at implementere dette skal du forbinde diodens katode (den side, der typisk er markeret med et bånd) til den positive side af DC-forsyningstilslutningen på belastningen. Forbind anoden til den negative side.

Valg af den rigtige diode

At vælge en passende flyback-diode er ligetil. Du skal overveje tre nøglespecifikationer.

Forward Current (If): Diodens kontinuerlige fremadgående strømmærkning skal være lig med eller overstige den konstante-state strøm, der trækkes af den induktive belastning. Vælg en diode med en rating, der komfortabelt overstiger belastningsstrømmen.

Peak Repetitive Reverse Voltage (VRRM): Diodens omvendte spænding skal overstige kredsløbets forsyningsspænding. En sikkerhedsfaktor på mindst 2x er pålidelig praksis. Til 24V DC-kredsløb er en diode med VRRM på 50V eller højere (som 1N4001) et glimrende valg.

Diode Speed ​​(trr): Til de fleste elektromekaniske relæapplikationer, som skifter relativt langsomt, fungerer standard ensretterdioder som 1N400x-serien perfekt. Men hvis du skifter belastninger ved høje frekvenser med solid-enheder (såsom PWM til motorhastighedskontrol), har du brug for hurtig-gendannelse eller Schottky-dioder for at sikre hurtig nok tænding-.

Sluk--Sluk-tidsudveksling-fra

Den simple flyback-diode har én bemærkelsesværdig ulempe: den øger belastningsde{0}}energiiseringstiden. Fordi strømmen cirkulerer længere, kollapser magnetfeltet langsommere.

For relæer eller kontaktorer betyder det, at armaturer frigives langsommere. For magnetventiler tager det længere tid at lukke ventiler. I de fleste applikationer er denne lille forsinkelse (ofte kun titusinder af millisekunder) ikke et problem. Men i høj-hastigheds- eller tids-kritiske systemer skal du overveje det. En Zener-diode i serie med flyback-dioden kan fremskynde energispredningen, men dette tilføjer kompleksitet til mere avancerede designs.

AC belastningsbeskyttelse

Beskyttelse af kontakter i AC-kredsløb er mere kompleks end DC-kredsløb. En simpel diode virker ikke, da den ville skabe en kortslutning under halvdelen af ​​AC-cyklussen. I stedet er vi afhængige af to primære komponenter: RC-snubberkredsløbet og Metal Oxide Varistor (MOV).

RC Snubber kredsløbet

RC-snubberen er alsidig og effektiv til bueundertrykkelse i både AC- og DC-kredsløb. Men det er gå-til løsningen for AC-induktive belastninger. Den består af en modstand og en kondensator forbundet i serie. Dette R-C-netværk forbinder parallelt med den komponent, du vil beskytte-typisk relækontakterne.

RC-snubberen udfører kritiske dobbeltfunktioner:

Grænser spændingsstigning (dV/dt): Når relækontakter åbner, giver kondensatoren en indledende strømvej. Dette forhindrer spændingen over kontakter i at stige øjeblikkeligt, hvilket giver kontakter mere tid til fysisk at adskilles. Ved at sænke spændingsstigningshastigheden (dV/dt), forhindrer den spændingen i at nå lysbuepotentialet, før kontaktgabet udvides nok til at modstå det.

Grænser startstrøm: Når relækontakter lukker, aflades kondensatoren (som kan være opladet) gennem dem. Seriemodstanden er afgørende her. Det begrænser denne afladningsstrøm til sikre niveauer. Uden modstanden kunne den øjeblikkelige strømspids fra kondensatoren være stor nok til at svejse relækontakter lukket.

En praktisk Snubber Design Guide

Mens præcist snubberdesign kan involvere komplekse beregninger baseret på belastningsinduktans og strøkapacitans, fungerer en veletableret-tommelfingerregel- usædvanligt godt til generelle-applikationer.

Her er en trin-for-proces til grundlæggende RC-snubberdesign:

Vælg modstanden (R): Som udgangspunkt skal du bruge ca. 1 ohm pr. kontaktvolt. For 120V AC kredsløb er en modstand omkring 100-120 Ohm god. For 240V AC-kredsløb, start med 220-240 Ohm. Vælg en standard modstandsværdi i nærheden af ​​din beregning.

Vælg kondensatoren (C): En almindelig regel er 0,1 mikrofarad (µF) pr. ampere belastningsstrøm. Til en 2A belastning ville en 0,22 µF kondensator være egnet.

Beregn Resistor Power Rating (P): Modstanden skal sprede den energi, den absorberer under hver cyklus. En tilnærmelse for effekt kan beregnes med P ≈ C × V², hvor C er kapacitans i Farads og V er RMS linjespænding. For 120V kredsløb med 0,1µF kondensatorer vil effekten være (0,1 × 10⁻⁶) × 120²=1.44 W. Vælg altid modstande med en effekt, der er mindst det dobbelte af din beregnede værdi for sikkerhed og lang levetid. I dette tilfælde ville 3W eller 5W modstande være passende.

Vælg kondensatorspændingsværdi: Dette er afgørende for sikkerheden. Kondensatoren skal være specifikt klassificeret til AC-ledningsbrug. Se efter "X-type" sikkerhedskondensatorer. Spændingsmærket bør være væsentligt højere end netspændingen. Til 120V AC-ledninger skal du bruge kondensatorer, der er klassificeret til mindst 250V AC. For 240V AC-ledninger kræves klassificeringer på 400V AC eller mere almindeligt 630V DC.

Et pro-tip fra erfaring: Brug altid ikke-induktive modstande til dine snubbere. Standard wire-viklede modstande har deres egen induktans, som kan forstyrre snubberfunktionen og reducere effektiviteten. Carbonsammensætning, carbonfilm eller metalfilmmodstande er foretrukne valg.

Metal Oxide Varistor (MOV)

En Metal Oxide Varistor (MOV) er en spændingsafhængig- modstand. Det fungerer som et åbent kredsløb ved normale driftsspændinger. Men det bliver en leder, når spændingen over den overstiger dens nominelle "spændespænding".

MOV'er er fremragende til fastspænding af store, hurtige,-højenergitransienter. Disse omfatter lynnedslag eller større induktiv belastningskobling på den samme strømledning. De forbindes typisk parallelt med belastningen eller over AC-strømforsyningen til en enhed.

Den vigtigste MOV-begrænsning er, at det er en opofrende komponent. Hver gang den absorberer en forbigående, forringes dens indre struktur en smule. Over tid og efter mange begivenheder falder dens klemspænding. Til sidst svigter det, ofte som en kortslutning. Brug den derfor altid med en sikring eller afbryder. Tænk på det som en brute-krafttransientabsorber snarere end en finjusteret-buedæmpningsenhed som en snubber.

At vælge den rigtige metode

Med flere tilgængelige muligheder kan det virke udfordrende at vælge passende beskyttelsesmetoder. Valget afhænger helt af din applikation: belastningstype (AC/DC, induktansniveau) og specifikke beskyttelsesmål. Denne ramme hjælper dig med at træffe den rigtige ingeniørbeslutning.

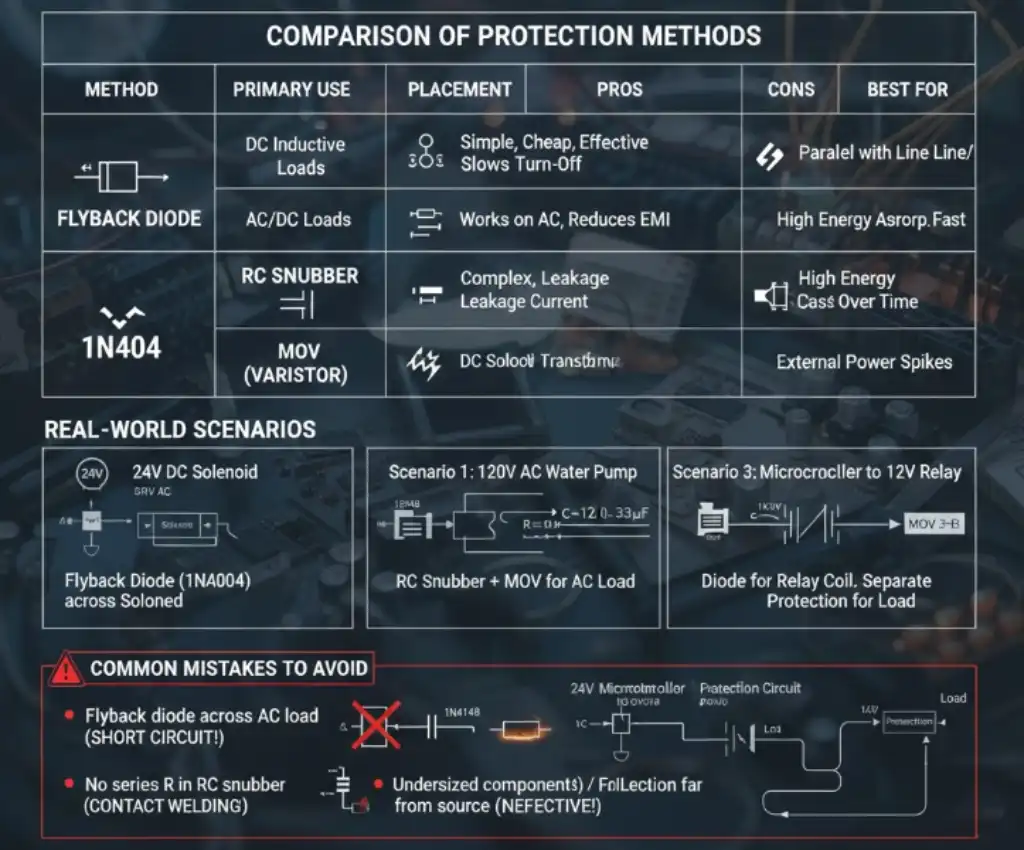

Sammenligning af beskyttelsesmetoder

Denne tabel giver en klar sammenligning af de tre hovedteknikker, der er diskuteret.

Virkelige-verdensscenarier

Lad os anvende denne viden til almindelige tekniske scenarier.

Scenarie 1: Styring af en 24V DC magnetventil.

Anbefaling: Brug en flyback diode. En standard 1N4004 diode placeret direkte på tværs af solenoidens to terminaler (med katode til +24V) er den enkleste, billigste og mest effektive løsning. Det vil fuldstændig undertrykke tilbage-EMF og beskytte relækontakter.

Scenarie 2: Skift af en 120V AC vandpumpe med 3A strømtræk.

Anbefaling: En RC-snubber på tværs af relækontakter er ideel. Ved at bruge vores guide ville vi starte med en 120 Ohm modstand og 0,33 µF kondensator (0,1 µF pr. forstærker). Modstandens effekt ville kræve beregning og sikker overdimensionering. For yderligere robusthed kunne en MOV forbindes på tværs af AC-linjen, der forsyner hele kontrolboksen for at beskytte mod eksterne overspændinger.

Scenarie 3: En mikrocontrollers 5V logiske pin driver et 12V relæ.

Anbefaling: Dette scenarie har to beskyttelsespunkter. For det første er 12V relæspolen i sig selv en DC-induktiv belastning. En flyback-diode (som 1N4148 eller 1N4001) skal forbindes på tværs af relæspolen for at beskytte drivertransistoren eller IC fra spolens bagside-EMF. For det andet, uanset hvilken belastning relæets kontaktkontakt (AC eller DC) skal have sin egen passende beskyttelse (snubber, MOV eller en anden tilbageløbsdiode) for at beskytte selve relækontakterne.

Almindelige fejl at undgå

Årtiers felterfaring afslører flere almindelige fejl ved implementering af kontaktbeskyttelse. At undgå dem er lige så vigtigt som at vælge de rigtige komponenter.

Sæt ikke en flyback-diode hen over en AC-belastning eller AC-relæspole. Det vil fungere som en ensretter og skabe en direkte kortslutning under den ene halvdel af AC-cyklussen. Dette ødelægger dioden og sprænger sandsynligvis en sikring eller beskadiger strømforsyningen.

Glem ikke seriemodstanden i en RC-snubber. En kondensator placeret direkte på tværs af kontakter vil forårsage massiv, øjeblikkelig startstrøm, når kontakter lukker. Dette er mere end i stand til at svejse dem lukket ved den allerførste operation.

Undermål ikke komponentklassificeringer. En snubbermodstand med utilstrækkelig effekt vil overophedes og svigte. En snubberkondensator med for lav spændingsmærke vil gå i stykker og kortslutte. Brug altid betydelige sikkerhedsmargener.

Anbring ikke beskyttelseskredsløb langt fra den transiente kilde. For maksimal effektivitet bør beskyttelseskomponenter fysisk placeres så tæt som muligt på den komponent, de beskytter. Lige ved belastningsklemmer til dioder eller lige ved relækontakter til snubbere. Lange ledninger tilføjer induktans og kan reducere kredsløbets ydeevne.

Bygning for lang levetid

Implementering af bueundertrykkelse er ikke valgfrit. Det er en grundlæggende del af robust og pålideligt elektrisk design. Den destruktive kraft af ukontrolleret induktiv kick er den primære årsag til for tidlig relæfejl. Som vi har set, er løsningerne både effektive og tilgængelige.

Ved at forstå årsagen til kontakterosion og systematisk anvende korrekte beskyttelses-tilbageslagsdioder til DC-belastninger, RC-snubbere til AC-belastninger eller MOV'er til transiente overspændinger-kan du komme forbi frustrationen af ​​uventede fejl.

Disse teknikker giver dig mulighed for at designe systemer, der ikke kun er funktionelle, men også holdbare. At tage sig tid til at tilføje et par enkle komponenter er en lille investering. Det betaler massivt udbytte i pålidelighed og forbedrer betydeligt forlængelse af relæets levetid.
