HV vs LV distributionspanel: Komplet 2026 guide og nøgleforskelle

Hver gang du drejer på en kontakt eller hører en brummen fra maskinen, er du afhængig af et lydløst netværk. Dette netværk afhænger af den præcise kontrol og distribution af elektrisk strøm for dets pålidelighed.

Elektriske fordelingstavler sidder i kernen af ​​denne kontrol.

Disse paneler fungerer som centralnervesystemet for enhver elektrisk installation. Det gælder uanset om vi taler om en tårnhøj skyskraber eller et stille forstadshjem. Men ikke alle paneler er bygget på samme måde.

Den mest grundlæggende skelnen kommer ned til den spænding, de håndterer: Højspænding (HV) og Lavspænding (LV).

Forestil dig en bys vandforsyningssystem. HV-paneler fungerer som massive pumpestationer og hovedvandledninger. De håndterer bulkkraft over store afstande. LV-paneler fungerer mere som rørene og vandhanerne inde i din bygning. De leverer den kraft i en form, der er både brugbar og sikker.

Denne vejledning nedbryder de kritiske forskelle mellem disse to systemer. Vi vil udforske deres kernefunktioner og komponenter. Vi vil også dække sikkerhedsprotokoller og kriterierne for at vælge det rigtige system til enhver applikation.

En hurtig genopfriskning

Et elektrisk fordelingstavle er et kabinet, der rummer afbrydere, sikringer og afbrydere. Dens hovedopgave er at opdele en elektrisk hovedforsyning sikkert i mindre underkredse.

Det giver dig et enkelt kontrolpunkt og beskyttelse for hele det elektriske system, det betjener.

Den grundlæggende skel

Højspændingspaneler (HV) er ofte en del af større koblingsanlæg. De er bygget til at styre og beskytte kredsløb, der bærer tusindvis af volt. Disse paneler tjener som gatekeepere til bulkkrafttransmission og distribution.

Lavspændingspaneler (LV) er også kendt som paneltavler eller fordelingstavler. De håndterer den sidste fase af strømfordelingen. De tager en nedtrappet-spænding og leverer den sikkert til slut-udstyr såsom lys, stikkontakter og apparater.

At forstå deres forskellige roller er det første skridt mod at mestre design af elektriske systemer.

Strømsystemets landskab

For at forstå forskellen mellem HV- og LV-fordelingspanelsystemer skal du se deres specifikke steder inden for det store elnet. Deres design er et direkte resultat af deres funktion og placering i kraftrejsen.

Denne rejse starter ved generationspunktet. Den ender ved din stikkontakt. Spændingsniveauer ændrer sig dramatisk undervejs.

En Primer på spænding

Elektriske standarder fra organisationer som IEC og ANSI kategoriserer spænding for at sikre sikkerhed og interoperabilitet. Mens nøjagtige tal kan variere efter region, følger klassifikationerne generelt et klart hierarki.

Denne klassificering er ikke vilkårlig. Det dikterer alt fra isoleringsmateriale til den fysiske afstand, der kræves mellem ledere.

Det er vigtigt at bemærke noget om terminologi. Udtrykket "Højspænding" bruges nogle gange i daglig tale i industrielle omgivelser for at henvise til mellemspændingssystemer (MV). Til denne vejledning betragter vi MV som en delmængde af den bredere- højspændingsverden. Det adskiller sig fra de endelige lavspændingssystemer-.

Elektricitetens rejse

Den vej elektricitet rejser er en kontinuerlig proces med transformation og distribution. Specialiseret udstyr styrer hvert trin.

Generation:Strøm produceres på et kraftværk, typisk mellem 11 kV og 25 kV.

Smitte:Ved en omstillingsplads ved siden af ​​anlægget øger en optrappe-transformator spændingen til HV-niveauer (f.eks. 138 kV til 765 kV). Denne højspænding minimerer effekttab over lange transmissionsledninger. HV-koblingsanlæg beskytter transformatorerne og transmissionsledningerne her.

Understation:Når strøm nærmer sig en by eller industriområde, kommer den ind i en transformerstation. Her reducerer en trin-transformer spændingen til MV-niveauer (f.eks. 4 kV til 34,5 kV). HV- og MV-fordelingspaneler (koblingsudstyr) er kritiske her for at styre og dirigere strøm til forskellige områder.

Lokal distribution:MV-strømmen bevæger sig langs mindre, lokale distributionslinjer for at betjene kvarterer og kommercielle distrikter. Disse linjer kan være overhead eller under jorden.

Bygningstransformator:Til store faciliteter eller en gruppe af mindre brugere sætter en-pudemonteret eller stang-transformer spændingen ned igen. Det går fra MV til et brugbart LV-niveau (f.eks. 480/277V eller 208/120V i USA eller 400/230V i Europa).

Endelig fordeling:Denne LV-strøm føres ind i bygningens hoved-LV-tavle eller tavle. Herfra distribuerer LV-fordelingspaneler strøm til de endelige kredsløb og fuldender rejsen.

HV-paneler fungerer på trin 2 og 3. LV-paneler fungerer udelukkende på trin 6.

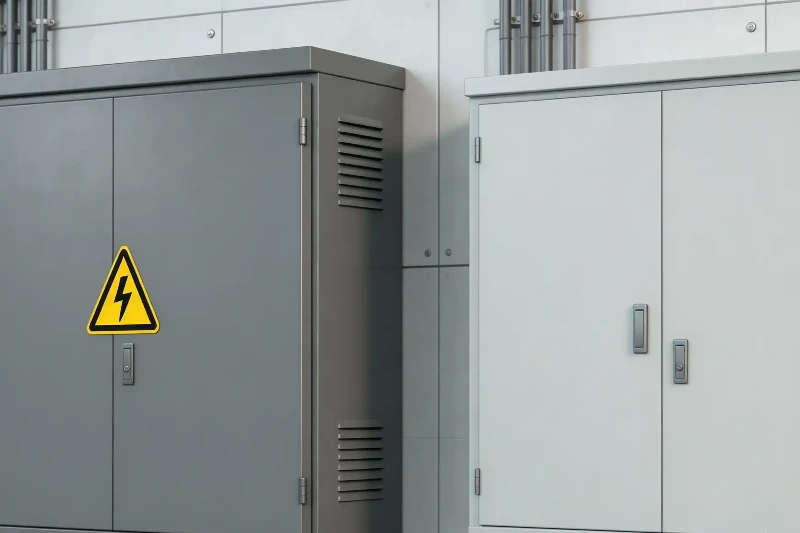

Kernesammenligningen

Både HV- og LV-paneler distribuerer elektricitet, men de er fundamentalt forskellige maskiner. De er designet til vidt forskellige miljøer, belastninger og formål. Sammenligningen rækker langt ud over kun spændingsværdien.

Det dækker deres fysiske konstruktion og komponenterne i dem. Det inkluderer også sikkerhedsprotokollerne omkring dem og deres ultimative rolle i nettet.

Kort overblik: Forskelle

En side-om-sammenligning afslører de skarpe kontraster i deres design- og anvendelsesfilosofi.

Placering og anvendelse

Et panels placering er dikteret af dets funktion. HV-paneler findes opstrøms, hvor strømmen stadig er i bulkform.

De fungerer som de primære knudepunkter for forsyningsselskaber til at kontrollere strømstrømmen. De isolerer fejl på nettet og beskytter multi-millioner dollaraktiver som transformere og transmissionsledninger. Du finder dem i transformerstationer eller dedikerede elektriske rum i massive industrianlæg.

LV paneler er placeret helt for enden af ​​linjen. De sidder nedstrøms fra det sidste trin-ned-transformator.

Deres opgave er at tage den sikre, brugbare spænding og dele den mellem mange mindre belastninger. Disse omfatter belysning, stikkontakter, motorer og HVAC-enheder. De er de velkendte afbryderpaneler i kældre og elektriske skabe.

Konstruktion, størrelse, sikkerhed

Den enorme energi i HV-systemer kræver en helt anden tilgang til konstruktion og sikkerhed. HV-koblingsudstyr er typisk bygget i henhold til standarder som IEEE C37.20.2 for metal-beklædt koblingsudstyr.

Denne konstruktion involverer robuste, jordede metalbarrierer. Disse barrierer opdeler hver sektion af koblingsudstyret. Dette design indeholder de katastrofale virkninger af en intern fejl, som en lysbue. Det forhindrer, at fejlen spreder sig til tilstødende sektioner.

Klareringer er også en væsentlig faktor. Luften selv kan blive en leder ved høje spændinger. Der kræves så betydelig fysisk plads-et "luftgab"- mellem spændingsførende komponenter og mellem komponenter og jord. Det er derfor, HV-udstyr er så stort.

Reduktion af lysbue er en vigtig bekymring. Funktioner som fjernreol giver en operatør mulighed for at indsætte eller fjerne en afbryder fra sikker afstand. Lysbue-modstandsdygtige design kanaliserer eksplosive gasser væk fra personale. Disse funktioner er almindelige i HV-systemer.

LV paneler er underlagt standarder som UL 67 for panelboards. Derimod er de langt mere kompakte.

Da spændingen er lavere, er risikoen for, at elektricitet buer over luftspalter, drastisk reduceret. Dette giver mulighed for snævrere komponentafstand. Selvom lysbue stadig er en alvorlig fare i LV-udstyr (især i 480V-systemer), er beskyttelse typisk afhængig af hurtigere-virkende afbrydere og korrekt personligt beskyttelsesudstyr (PPE). Det afhænger ikke så meget af det strukturelle design af selve kabinettet.

Kernekomponentanalyse

De interne komponenter fortæller en historie om skala og formål.

HV panelkomponenter er designet til at afbryde enorme fejlstrømme. De er bygget til ekstrem pålidelighed.

Vakuumkredsløbsafbrydere (VCB'er) og SF6 strømafbrydere:Disse er de primære beskyttelsesanordninger. De kan sikkert slukke den kraftige lysbue, der dannes, når man afbryder et kredsløb, der bærer tusindvis af ampere ved højspænding. Lysbuen slukkes enten i vakuum eller i svovlhexafluorid (SF6) gas.

Beskyttende relæer:Det er systemets "hjerner". De er sofistikerede mikroprocessorer, der overvåger systemforhold (spænding, strøm, frekvens) via instrumenttransformere. Hvis de opdager en fejl, som en kortslutning eller en overbelastning, sender de et udløsningssignal til afbryderen.

Instrument transformere:Current Transformers (CT'er) og Potential Transformers (PT'er) sænker de høje strømme og spændinger til sikre, lave niveauer. Dette gør det muligt for beskyttelsesrelæerne og målerne at aflæse dem sikkert.

LV panelkomponenter er designet til at beskytte endelige kredsløb. Det er afgørende, at de også beskytter folk mod elektrisk stød.

Miniaturekredsløbsafbrydere (MCB'er) og strømafbrydere med støbt hus (MCCB'er):Det er LV-beskyttelsens arbejdsheste. De kombinerer termisk beskyttelse (for overbelastning) og magnetisk beskyttelse (for kortslutninger) i en kompakt, modulær enhed. MCCB'er er større og håndterer typisk højere strømme end MCB'er.

Residual Current Devices (RCD'er)/Ground Fault Circuit Interrupters (GFCI'er):Disse enheder giver vital personalebeskyttelse. De overvåger for små ubalancer i strømmen, der strømmer ind og ud af et kredsløb. Dette kunne indikere, at strøm lækker til jord-potentielt gennem en person. De snubler næsten øjeblikkeligt for at forhindre fatalt elektrisk stød.

Samleskinner:Disse er massive kobber- eller aluminiumstænger, der fordeler strøm fra det indgående foder til de individuelle afbrydere i panelet.

Afklaring af relateret terminologi

I den elektriske industri bruges flere begreber, der kan skabe forvirring. Forståelse af hierarkiet og den specifikke betydning af "koblingsudstyr", "omskifterbord" og "fordelingstavle" tydeliggør hele strømfordelingsøkosystemet.

Disse udtryk er ikke altid udskiftelige. De beskriver udstyr med forskellige roller og skalaer.

Hvad er Switchgear?

Koblingsudstyr er det mest omfattende begreb. Det refererer til en centraliseret samling af kredsløbsbeskyttelsesenheder. Dette inkluderer afbrydere, kontakter og sikringer.

Dens funktion er at kontrollere, beskytte og isolere elektrisk udstyr. Udtrykket kan anvendes på både høj-spændings- og lavspændingssystemer.

HV-koblingsudstyr er den store metal-beklædte enhed, der findes i transformerstationer. LV-koblingsudstyr er en mere robust, fritstående-enhed end en simpel panelplade. Det bruges ofte som det vigtigste serviceudstyr til en bygning.

Hvad er et omstillingsbord?

En omstillingstavle er en specifik type LV-afbryderudstyr. Det er typisk en stor, enkelt, fritstående- struktur, der indeholder afbrydere, kontakter og måling.

Dens primære rolle er at tage én stor indgående strømforsyning fra forsyningstransformatoren. Den deler den så op i et par mindre, men stadig store, foder. Disse tilførsler kan gå til store motorer, HVAC-kølere eller til andre distributionspaneler placeret i hele anlægget.

Et omstillingsbord er hoveddistributionshubben inde i en stor bygning.

Hvad er en distributionstavle?

En fordelingstavle kaldes ofte et panelboard eller breaker panel i Nordamerika. Det er den sidste komponent i kæden.

Det er et mindre kabinet, ofte monteret på eller forsænket i en væg. Den tager et af feeds fra en omstilling (eller fodres direkte i mindre bygninger). Så deler den det op i mange mindre endelige kredsløb.

Det er de kredsløb, der driver belysning, almindelige-stikkontakter og individuelle apparater. Dette er den mest almindelige form for et LV distributionspanel.

Systemhierarkiet

Visualisering af strømstrømmen tydeliggør, hvordan disse komponenter fungerer sammen. Rækkefølgen er logisk og hierarkisk.

Et typisk flow for et stort kommercielt anlæg ser sådan ud:

Forsyningsforsyning:Høj- eller mellemspændingsstrøm ankommer til stedet.

HV/MV koblingsudstyr:Administrerer og beskytter det indgående forsyningsfeed.

Transformer:Skruer spændingen ned til en brugbar lav spænding.

LV omstillingsbord:Modtager LV-hovedfeedet og deler det op i store under-underfeeds.

Fordelingstavler/paneler:Modtag et under-feed, og opdel det i flere endelige kredsløb.

Endelige kredsløb:Sæt strøm til lysene, stikkontakterne og udstyret.

Valg af det rigtige system

At vælge mellem et -kun LV-system og et, der indeholder MV-afbryderudstyr, er ikke et spørgsmål om præference. Det er en beslutning dikteret af grundlæggende tekniske principper. Skalaen af ​​den elektriske belastning og arten af ​​forsyningsforsyningen er de primære faktorer.

Fra en ingeniørs perspektiv følger processen en logisk sekvens af analyse og beregning.

Trin 1: Beregn belastning

Det første og mest kritiske trin er at udføre en detaljeret belastningsberegning for hele anlægget. Dette indebærer en opsummering af strømkravene for hvert stykke elektrisk udstyr.

Vi skal tage højde for belysning, stikkontakter, HVAC-systemer, motorer, specialudstyr og enhver anden elektrisk enhed. Den samlede belastning er typisk udtrykt i kilovolt-ampere (kVA) eller kilowatt (kW).

Denne beregning er ikke bare en simpel sum. Vi anvender efterspørgselsfaktorer og diversitetsfaktorer for at nå frem til en realistisk maksimal efterspørgsel. Disse faktorer forklarer det faktum, at ikke alt udstyr vil køre med fuld kapacitet samtidigt. Afgørende er det, at beregningen også skal indeholde en hensættelse til fremtidig udvidelse.

Trin 2: Forstå Utility Supply

Valget af system er stærkt påvirket af den spænding, som det lokale forsyningsselskab leverer til stedet.

I tætte byområder eller til små kommercielle ejendomme kan forsyningen levere strøm ved lav spænding (f.eks. 480V eller 208V). I dette tilfælde begynder bygningens elektriske system med en LV-tavle eller tavle.

For større steder, forstæder eller industrizoner finder forsyningsselskaber det ofte mere effektivt at levere strøm ved en højere spænding. Dette er typisk mellemspænding (f.eks. 13,8 kV). Hvis forsyningen leverer MV-strøm, er anlægsejeren ansvarlig for at installere, eje og vedligeholde en privat transformer og det tilhørende MV-koblingsudstyr for at nedtrappe den.

Trin 3: Match til bygningstype

Bygningens størrelse og formål er fremragende indikatorer for dets nødvendige elektriske system.

Bolighuse og små kontorer:Disse applikationer har minimale elektriske belastninger. De betjenes næsten altid af en direkte LV-feed fra forsyningen til et enkelt LV-fordelingspanel (afbryderpanel). Kompleksiteten af ​​et HV-system er fuldstændig unødvendig.

Store erhvervsbygninger:Et indkøbscenter, hospital eller-høj kontorbygning har en betydelig elektrisk belastning. Disse faciliteter modtager typisk en MV-forsyning fra forsyningen. De kræver et dedikeret elektrisk rum eller "understation" indeholdende MV-afbryderudstyr, en eller flere nedtrappede-transformere og en hoved-LV-tavle. Dette omstillingsbord forsyner derefter snesevis af mindre LV-fordelingstavler placeret på forskellige etager eller i forskellige zoner.

Industrielle faciliteter og datacentre:Det er strømtunge-miljøer. Tungt maskineri, komplekse proceslinjer og massive kølesystemer skaber en enorm elektrisk efterspørgsel. De kræver næsten altid en dedikeret MV eller endda HV understation. At distribuere strøm ved en højere spænding over et stort campus er langt mere effektivt. Det reducerer spændingsfald og lederstørrelse. Mindre transformere placeres derefter i nærheden af ​​belastningscentre i anlægget for at træde ned til LV til endelig brug.

Trin 4: Overvej andre faktorer

Ud over de tekniske krav spiller praktiske hensyn også en rolle.

HV/MV-systemer har en væsentlig højere initial installationsomkostning sammenlignet med LV-systemer. Dette inkluderer omkostningerne til selve koblingsanlægget, transformatorerne og den specialiserede konstruktion af de elektriske rum.

Vedligeholdelse er også mere kompleks og dyr. Arbejde med HV-udstyr kræver specialuddannet og certificeret personale. Det kræver også specialiserede værktøjer og strengere sikkerhedsprocedurer. Selvom LV-systemer stadig kræver respekt og kvalifikation, er de generelt mere ligetil at vedligeholde.

I sidste ende er beslutningen drevet af nødvendighed. Den elektriske belastning og forsyningsforsyningen er de primære determinanter, der dikterer den nødvendige systemarkitektur.

Konklusion: Distinkte, essentielle roller

Forskellen mellem højspændings- vs lavspændingskoblingsudstyrs distributionspaneler er ikke et simpelt spørgsmål om størrelse eller effekt. Det er en grundlæggende forskel i formål, design og position inden for det elektriske net.

De er ikke konkurrenter, men to adskilte og væsentlige led i kæden. Denne kæde leverer pålidelig strøm fra produktionskilden til slutbrugeren.

HV-paneler er de robuste gatekeepere for bulkkraftsystemet. De opererer i høj-risikomiljøer for at beskytte større netinfrastruktur. LV paneler er de endelige, præcise distributører. De sikrer, at strøm leveres sikkert og effektivt til de utallige enheder, der definerer vores moderne verden.

At forstå forskelle i el-tavler er hjørnestenen i at designe, bygge og vedligeholde sikre og effektive elektriske systemer. Fordelingstavlefunktionerne og krafttransformatorstationens komponenter arbejder sammen i dette komplekse system. Korrekt spændingsklassificering sikrer, at alt fungerer sikkert og effektivt.

Nøgle takeaways opsummeret

Spænding er nøgledifferentiatoren:Den grundlæggende forskel er det spændingsniveau, de er designet til at styre. Dette dikterer alle andre aspekter af deres design og konstruktion.

Forskellige steder, forskellige job:HV-paneler fungerer opstrøms i nettet ved transformerstationer og store anlæg. LV-paneler fungerer nedstrøms ved det endelige brugssted.

Sikkerhedog konstruktion er ikke ens:HV-systemer kræver langt mere robust konstruktion, større fysiske afstande og sofistikerede beskyttelsessystemer. Dette er nødvendigt for at håndtere enorme energiniveauer sikkert.

Udvælgelse er et spørgsmål om behov:Valget af at bruge et HV/MV-system bestemmes af anlæggets elektriske belastning og den spænding, som forsyningen leverer, ikke af præference.
